充氣柜彈簧操動機構介紹：　　

充氣柜是一種非常重要的設備，在各行各業都有著比較廣泛的應用，并且它的操作結構在近年來也在不斷的完善，性能也得到了飛速的提高，我們從過去的一年數據分析當中可以看出，充氣柜的操作機構在技術方面已經超過了發達國家企業的水平，這個主要就是因為我國的企業不斷的進行創新，并且還有進口的技術支持，在一定程度上促進了我國的充氣柜行業的發展和完善。

還有一方面就是充氣柜在電纜的接地箱領域也取得了十足的成果，并且獲得了很多的專利，使得充氣柜在電纜接地箱的生產制作方面也取得了重大的進步，使得相關的廠家產量大大的增加了。

充氣柜所配CF彈簧操動機構為額定電壓12kV交流金屬封閉式開關的配套設備，該系列機構采用平面渦卷彈簧蓄能控制負荷開關的動作，接地操作采用了壓縮彈簧過中蓄能控制。工作位置有合閘、分閘、接地三個操作工位，該系列產品具有五防聯鎖功能，體積小、安裝方便和適應性強等特點。

該產品全檢合格出廠，符合GB3804-2004《3.6kV-40.5kV高壓交流負荷開關》、GB3906-2006<3.6 40.5kV交流金屬封閉開關設備和控制設備》、GB16926-2009《高壓交流負荷開關_熔斷器組合電器》的相關要求。

一、彈簧機構使用操作說明：

合閘操作:

確認檢查產品有無運輸變形，將機構安裝固定在負荷開關上，使用專用的操作手柄插入到機構上部，順時針旋轉約90度，負荷開關在機構彈簧力的作用下主回路合閘。或電動操作按合閘按鈕電機帶動機構完成開關合閘操作，此時無法進行接地操作。分閘操作:

操作手柄插入到機構上部，逆時針旋轉約90度，負荷開關在機構彈簧力的作用下主回路分閘?；螂妱硬僮鲿r按分閘按鈕電機帶動機構完成分閘操作,此時可進行合閘操作或接地操作。接地合閘和接地分閘操作:

操作手柄插入到機構下部，順時針旋轉約90度，負荷開關在機構彈簧力的作用下接地回路合閘，此時無法進行主回路合閘操作。

操作手柄逆時針轉動約90度，負荷開關在機構彈簧力作用下接地回路分閘，此時可進行合閘操作或接地操作。

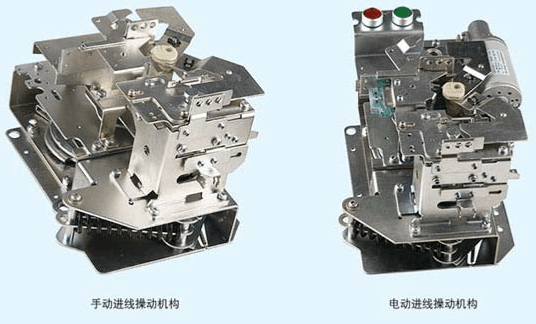

二、充氣柜彈簧操動機構：

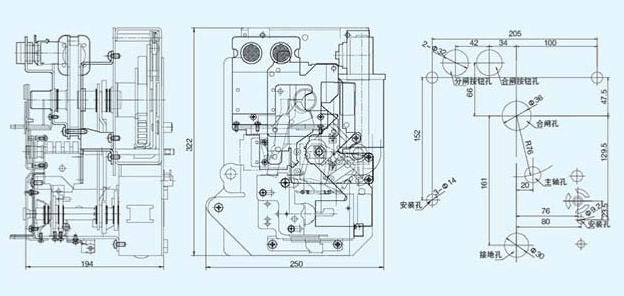

三、充氣柜彈簧操動機構外形及安裝尺寸：
